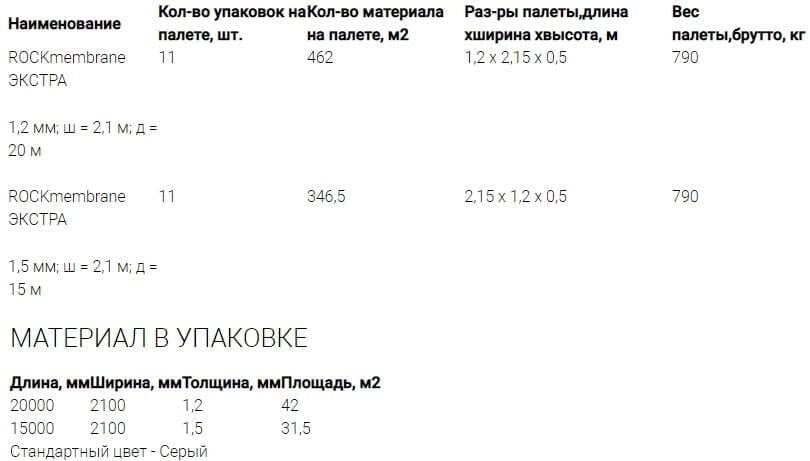

Мембрана поставляется в рулонах на деревянных поддонах в упаковочной плёнке. Рулоны следует транспортировать в крытых транспортных средствах и складировать в оригинальных закрытых упаковках. Рекомендованная температура хранения от -5 до +30 °C.
Мембрана поставляется в рулонах на деревянных поддонах в упаковочной плёнке. Рулоны следует транспортировать в крытых транспортных средствах и складировать в оригинальных закрытых упаковках. Рекомендованная температура хранения от -5 до +30 °C.
Цвет Серый.
Примечания
Срок эксплуатации покрытия на основании существующих долговременных практических знаний и лабораторных тестов составляет не менее 20 лет. Может поставляться под названием завода-изготовителя − Alkorplan 35276.
ROCKmembrane ЭКСТРА смонтированные согласно предъявляемым требованиям составляет 10 лет.
Технические характеристики Не совместима при прямом контакте с битумосодержащими веществами (битумом, маслами, смолами и т.д.), а также с экструдированным полистиролом, пенополистиролом, пенополиизоциануратом и полиуретаном. Для исключения прямого контакта с этими материалами необходимо использовать защитные/разделительные слои.
Наименование показателя | Значение | Метод испытаний |
Прочность при растяжении продольно | 1298 H/50 мм | EN 12311-2 (A) |
Прочность при растяжении поперечно | 1203 H/50 мм | EN 12311-2 (A) |
Удлинение при разрыве продольно | 19 % | EN 12311-2 (A) |
Удлинение при разрыве поперечно | 21 % | EN 12311-2 (A) |
Стабильность размеров в течение 6 часов при температуре 80 °С | -0,1 % | EN 1107-2 |
Прочность на разрыв продольно | 603 Н | EN 12310-1 |
Прочность на разрыв поперечно | 608 Н | EN 12310-1 |
Прочность на раздир | 143 Н | EN 12316-2 |
Коэффициент сопротивления паропроницанию | 20000 μ | EN 1931 |
Прочность статической загруженности | 10 кг | EN 12730 |
Условная прочность | 19,8 МПа | ГОСТ 30547-97 |
Относительное удлинение | 93 % | ГОСТ 30547-97 |
Изменение линейных размеров в течение 6 часов при температуре не ниже 70 (±2) °С | 0,5 % | ГОСТ 30547-97 |
Теплостойкость при температуре ниже 85 °С в течение 2 часов | пройдено | ГОСТ 30547-97 |
Водонепроницаемость при Р=0,2МПа в течение 2 часов | пройдено | ГОСТ 30547-97 |
Водопоглощение поверхности по массе в течение 24 часов | 0,4 % | ГОСТ 30547-97 |
Гибкость на брусе радиусом 5 мм при низких температурах | -40 °С | ГОСТ 30547-97 |
Твердость по Шору А | 80-85 у.е. | ГОСТ 2678-94 |
Прочность сварного шва | отсутствие разрушения по шву 178 Н/50 мм | ГОСТ 2678-94 |
Сопротивление статическому продавливанию | пройдено | ГОСТ 2678-94 |
Коэффициент паропроницаемости, не менее | 3,07*10-5 μ (мг / м*ч*Па) | ТУ 5774-001- 472707706-04 |
Группа распространения пламени | РП1 | ГОСТ 51032 |
Воспламеняемость / Группа горючести | В2 / Г2 | ГОСТ 30402 / ГОСТ 30244 |
