Производитель: ТЕХНОНИКОЛЬ
Кровельная полимерная мембрана на основе высококачественного пластифицированного поливинилхлорида (ПВХ). Стабилизирована против УФ излучения с использованием системы TRI-P®. Содержит антипирены и специальные стабилизаторы. Обладает повышенной эластичностью для облегчения укладки при низкой температуре. Поставляется в рулонах 2,10 х 25-15 м в зависимости от толщины материала. Стандартные цвета лицевой поверхности: светло-серый, белый, красный, зеленый, синий. Лицевая поверхность может иметь специальное противоскользящее тиснение.

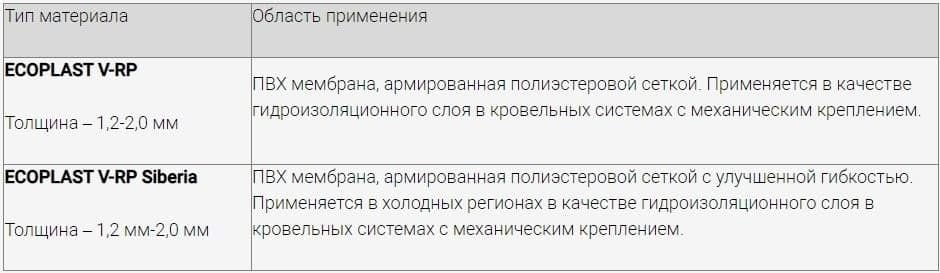

ПВХ мембраны ECOPLAST применяются для гидроизоляции однослойных кровельных систем с механическим креплением. Мембраны сохраняют эластичность при низких температурах и применяются во всех климатических районах согласно СП 131.13330.2012.
Согласно «Руководству по проектированию и устройству кровель из полимерных мембран» и «Инструкции по монтажу однослойной кровли из полимерной мембраны» Корпорации ТехноНИКОЛЬ. Запрещен прямой контакт с материалами, содержащими битум и растворители, а также со вспененными утеплителями (EPS, XPS, пеностекло)!
Рулоны ПМ должны храниться на поддонах, рассортированными по маркам, в сухом закрытом помещении или под навесом в горизонтальном положении не более чем в два ряда по высоте на расстоянии не менее 1 м от отопительных приборов. Допускается временное (не более 5 дней) хранение поддонов с ПМ в три ряда по высоте, при этом вес верхних поддонов должен равномерно распределяться на все рулоны нижних рядов с помощью деревянных щитов или поддонов. Допускается временное (не более 5 дней) хранение поддонов с ПМ на открытой площадке в ненарушенной заводской упаковке. Гарантийный срок хранения ПМ – 18 месяцев со дня изготовления.
Транспортирование рулонов ПМ следует производить в крытых транспортных средствах на поддонах в горизонтальном положении, на поддоне располагается не более трех рулонов по высоте. Допускается транспортирование поддонов с ПМ в три ряда по высоте, при этом вес верхних поддонов должен равномерно распределяться на все рулоны нижних рядов с помощью деревянных щитов или поддонов.
Рулоны упаковывают в полиэтиленовую пленку по всей длине рулона, размещают на поддонах в горизонтальном положении не более, чем в три ряда по высоте и скрепляют ремнями или другими материалами.
| Наименование показателя | Значение | Метод испытаний |
| Видимые дефекты | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |
| Прямолинейность, не более | 30 мм на 10 м | ГОСТ Р 56582-2015 (EN 1848-2:2011) |
| Плоскостность, не более | 10 мм | - |
| Прочность при растяжении, метод А, не менее: вдоль рулона | ≥1100 Н/50 мм | ГОСТ 31899-2-2011 (EN 12311-2:2000) |
| Прочность при растяжении, метод А, не менее: поперек рулона | ≥900 Н/50 мм | ГОСТ 31899-2-2011 (EN 12311-2:2000) |
| Удлинение при максимальной нагрузке, не менее | 15 % | - |
| Сопротивление раздиру, не менее | 150 Н | ГОСТ Р 56583-2015 (EN 12310-2:2000) |
| Полная складываемость при отрицательной температуре, не более | -35 °С | ГОСТ EN 495-5-2012 |
| Водопоглощение по массе, не более | 0,3 % | ГОСТ 2678-94 |
| Изменение линейных размеров при нагревании в течение 6 ч при 80°С, не более | 0,5 % | ГОСТ EN 1107-2-2011 |
| Сопротивление динамическому продавливанию при отрицательных температурах, не более | -25 °С | СТО 72746455-3.4.1-2013 |
| Старение под воздействием искусственных климатических факторов (УФ излучения, не менее 5000 ч) | нет трещин на поверхности | ГОСТ 32317-2012 |
| Прочность сварного шва на раздир, не менее | 300 Н/50 мм | ГОСТ Р 56584-2015 (ЕН 12316:2013) |
| Прочность сварного шва на разрыв, не менее | 600 Н/50 мм | - |
| Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 1,2 – 1,3 мм | 600 (700) мм | ГОСТ 31897-2011 (EN 12691:2006) |
| Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 1,5 мм | 800 (1000) мм | ГОСТ 31897-2011 (EN 12691:2006) |
| Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 1,8 мм | 1100 (1500) мм | ГОСТ 31897-2011 (EN 12691:2006) |
| Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 2,0 мм | 1400 (1800) мм | ГОСТ 31897-2011 (EN 12691:2006) |
| Сопротивление статическому продавливанию, не менее | 20 кг | ГОСТ EN 12730-2011 |
| Водонепроницаемость, 10 кПа в течение 2 ч | отсутствие следов проникновения воды | ГОСТ EN 1928-2011, В |
| Группа распространения пламени | РП1 | ГОСТ 30444-97 |
| Группа горючести | Г2 | ГОСТ 30244-94 |
| Группа воспламеняемости | В2 | ГОСТ 30402-96 |
