LOGICBASE V-SL – это двухслойная неармированная мембрана. Производится путем формирования в единое полотно пластической массы, полученной в результате экструдирования поливинилхлорида (ПВХ), наполнителей и технологических добавок. Лицевая поверхность мембраны желтого цвета; тыльная поверхность черного. Сигнальный слой желтого цвета на лицевой поверхности мембраны позволяет обнаружить повреждения гидроизоляции в процессе монтажа. Мембрана производится с толщиной полотна 1,5 и 2,0 мм. Не стабилизирована от воздействия УФ.

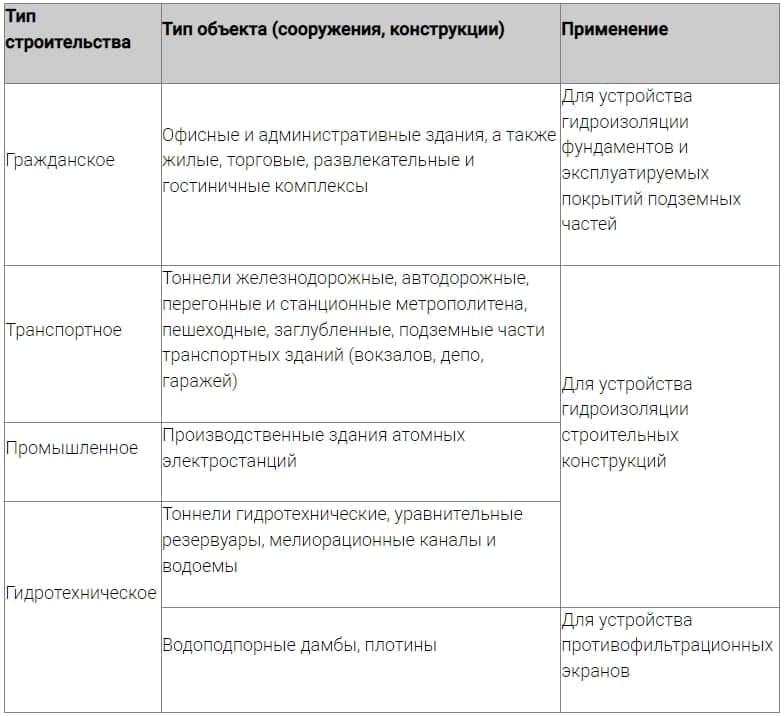

Применяется для устройства гидроизоляции строительных конструкций и подземных сооружений, в том числе транспортных и гидротехнических тоннелей.
Согласно инструкции по устройству гидроизоляционной системы на основе ПВХ мембран LOGICBASE V-SL.2015г.; СТО 72746455-4.6.2-2015 Гидроизоляция транспортных тоннелей и подземных сооружений метрополитена. Изм. №1.2015г.; СТО 72746455-4.2.2-2014 Изоляционные системы ТЕХНОНИКОЛЬ системы изоляции фундаментов.
В складских условиях:
Хранить рулоны на поддоне в заводской упаковке в сухом закрытом помещении в горизонтальном положении. Размещение на поддоне более трех рулонов по высоте не допускается. Допускается временное (не более 5 дней) хранение поддонов в три ряда по высоте, при этом вес верхних поддонов должен равномерно распределяться на все рулоны нижних рядов с помощью деревянных щитов.
В условиях строительной площадки:
Хранить рулоны на поддоне в заводской упаковке в сухом закрытом помещении или на специально отведенной площадке под навесом, обеспечивающим защиту от атмосферного воздействия (отрицательная температура, дождь, снег, солнечные лучи и т.п) и механических повреждений.
В крытых транспортных средствах на поддонах в горизонтальном положении не более трех рулонов по высоте. Транспортировку рулонов на строительной площадке к месту производства работ следует выполнять в заводской упаковке вручную или с привлечением средств механизации, исключающих повреждение материала.
Полимерные мембраны поставляются на деревянных паллетах. Каждый рулон упакован в непрозрачную полиэтиленовую пленку для защиты от загрязнений и ультрафиолета.
Наименование показателя | Значение | Метод испытаний |
Видимые дефекты | Отсутствие | ГОСТ EN 1850-2-2011 |
Вес на единицу площади, при толщине | 2,0 кг/м2 | ГОСТ EN 1849-2-2011 |
Условная прочность при разрыве вдоль рулона, метод В, не менее | 16 МПа | ГОСТ 31899-2011 |
Условная прочность при разрыве поперек рулона, метод В, не менее | 15 МПа | ГОСТ 31899-2011 |
Удлинение при максимальной нагрузке, не менее | 350 % | ГОСТ 31899-2011 |
Гибкость при пониженной температуре, не более | минус 35 °С | ГОСТ EN 495-5-2012 |
Гибкость на брусе радиусом 5 мм при пониженной температуре, не более | минус 45 °С | ГОСТ 2678-94 |
Изменение линейных размеров при нагревании в течение 6 ч. при 80°С, не более | 2,0 % | ГОСТ EN 1107-2-2011 |
Сопротивление динамическому продавливанию (ударопрочность) по твердому основанию, не менее | 700 мм | ГОСТ 31897-2011 |
Сопротивление динамическому продавливанию (ударопрочность) по мягкому основанию, не менее | 1000 мм | ГОСТ 31897-2011 |
Водонепроницаемость, 1 МПа в течение 24 ч | - | ГОСТ 2678-94 |
Водопоглощение, % по массе, не более | 0,1 | ГОСТ 2678-94 |
Сопротивление статическому продавливанию, не менее | 20 кг | ГОСТ EN 12730-2011 |
Прочность при долговременном сжатии, 48 ч | 7 Н/мм2 | Аналогично SIA V 280-14 |
Прочность сварного шва МГ на раздир | 300 Н/50 мм | Аналогично EN 12316-2 |
Прочность сварного шва на разрыв | 600 Н/50 мм | Аналогично EN 12317-2 |
Коэффициент диффузии радона | 5,5•10-11 м2/с | Методика НИИСФ РААСН |
Коэффициент трения на поверхности мембраны | 0,3-0,4 | Методика ФГБОУ ВПО МГСУ |
Поведение после выдержки в щёлочи (конц.15%) | Характеристики после воздействия в течение 90 суток не изменились | Методика ЦНИИПромзданий |
Поведение после выдержки в серной кислоте (конц.15%) | Характеристики после воздействия в течение 90 суток не изменились | Методика ЦНИИПромзданий |
Поведение после выдержки в растворе хлорида натрия (конц.15%) | Характеристики после воздействия в течение 90 суток не изменились | Методика ЦНИИПромзданий |
Поведение после выдержки в нефти 168 ч. при 80°С не более: Изменение прочности при растяжении | 10 % | ГОСТ 25018-81, ГОСТ 31899-2-2011 (EN 12311-2:2000) |
Поведение после выдержки в нефти 168 ч. при 80°С не более: Изменение относительного удлинения | 30 % | ГОСТ 25018-81, ГОСТ 31899-2-2011 (EN 12311-2:2000) |
