Кровельная полимерная мембрана на основе высококачественного пластифицированного поливинилхлорида (ПВХ). Стабилизирована против УФ излучения с использованием системы TRI-P®. Содержит антипирены и специальные стабилизаторы. Обладает повышенной эластичностью для облегчения укладки при низкой температуре.
Поставляется в рулонах 2,10 х 25-15 м в зависимости от толщины материала. Стандартные цвета лицевой поверхности: светло-серый, белый, красный, зеленый, синий. Лицевая поверхность может иметь специальное противоскользящее тиснение.

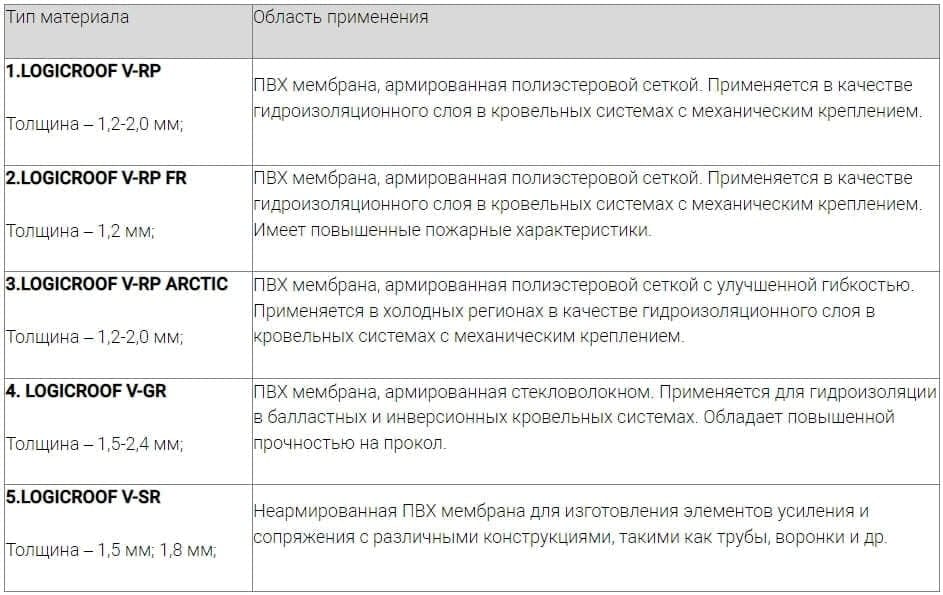

В зависимости от марки ПВХ мембраны LOGICROOF применяются для гидроизоляции однослойных кровельных систем с механическим креплением, а также в балластных системах. Мембраны сохраняют эластичность при низких температурах и применяются во всех климатических районах согласно СП 131.13330.2012. Запрещен прямой контакт с материалами, содержащими битум и растворители, а также с вспененными утеплителями (EPS, XPS, пеностекло). Для применения в клеевых системах выпускается мембрана с флисовой подложкой (Fleece Backed), обладающая теми же характеристиками, что и стандартная мембрана.
Согласно «Руководству по проектированию и устройству кровель из полимерных мембран» и «Инструкции по монтажу однослойной кровли из полимерной мембраны» Корпорации ТехноНИКОЛЬ. Запрещен прямой контакт с материалами, содержащими битум и растворители, а также со вспененными утеплителями (EPS, XPS, пеностекло)!
Рулоны ПМ должны храниться на поддонах, рассортированными по маркам, в сухом закрытом помещении или под навесом в горизонтальном положении не более чем в два ряда по высоте на расстоянии не менее 1 м от отопительных приборов. Допускается временное (не более 5 дней) хранение поддонов с ПМ в три ряда по высоте, при этом вес верхних поддонов должен равномерно распределяться на все рулоны нижних рядов с помощью деревянных щитов или поддонов. Допускается временное (не более 5 дней) хранение поддонов с ПМ на открытой площадке в ненарушенной заводской упаковке. Гарантийный срок хранения ПМ – 18 месяцев со дня изготовления.
Транспортирование рулонов ПМ следует производить в крытых транспортных средствах на поддонах в горизонтальном положении, на поддоне располагается не более трех рулонов по высоте. Допускается транспортирование поддонов с ПМ в три ряда по высоте, при этом вес верхних поддонов должен равномерно распределяться на все рулоны нижних рядов с помощью деревянных щитов или поддонов.
Рулоны упаковывают в полиэтиленовую пленку по всей длине рулона, размещают на поддонах в горизонтальном положении не более, чем в три ряда по высоте и скрепляют ремнями или другими материалами.
Наименование показателя | Значение | Метод испытаний |
Видимые дефекты | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |
Прочность при растяжении, метод А, не менее: вдоль рулона | ≥1100 Н/50 мм | ГОСТ 31899-2-2011 (EN 12311-2:2000) |
Прочность при растяжении, метод А, не менее: поперек рулона | ≥900 Н/50 мм | ГОСТ 31899-2-2011 (EN 12311-2:2000) |
Прочность при растяжении, метод В, не менее: вдоль рулона | - | - |
Прочность при растяжении, метод В, не менее: поперек рулона | - | - |
Удлинение при максимальной нагрузке, не менее | 19 % | - |
Полная складываемость при отрицательной температуре, не более | -30 °С | ГОСТ EN 495-5-2012 |
Водопоглощение по массе, не более | 0,2 % | ГОСТ 2678-94 |
Изменение линейных размеров при нагревании в течение 6 ч при 80°С, не более | 0,5 % | ГОСТ EN 1107-2-2011 |
Сопротивление динамическому продавливанию при отрицательных температурах, не более | -25 °С | СТО 72746455-3.4.1-2013 |
Старение под воздействием искусственных климатических факторов (УФ излучения, не менее 5000 ч) | нет трещин на поверхности | ГОСТ 32317-2012 |
Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 1,2 – 1,3 мм | 600 (700) мм | ГОСТ 31897-2011 (EN 12691:2006) |
Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 1,5 мм | 800 (1000) мм | ГОСТ 31897-2011 (EN 12691:2006) |
Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 1,8 мм | 1100 (1500) мм | ГОСТ 31897-2011 (EN 12691:2006) |
Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию (в скобках – по мягкому основанию), не менее: для толщины 2,0 мм | 1400 (1800) мм | ГОСТ 31897-2011 (EN 12691:2006) |
Водонепроницаемость, 10 кПа в течение 2 ч | отсутствие следов проникновения воды | ГОСТ EN 1928-2011, В |
Группа распространения пламени/Группа горючести/Группа воспламеняемости | РП1/Г1/В2 | ГОСТ 30444-97/ГОСТ 30244-94/ГОСТ 30402-96 |
